GPIB製品5400シリーズ


リレー接点出力
for GPIB
RLT−5417GPC GPIBリレーユニット



写真は「RLT-5417GPC」の「正面」です。
(旧型「RLT-2716GPC」の
正面を踏襲しています。



写真は「RLT-5417GPC」の「背面」です。
(旧型「RLT-2716GPC」の
背面とは変更しています。



旧型「RLT-2716GPC」の背面

□概要と特長
  本機は、旧型「RLT-2716GPC」の後継機で、GPIBインターフェースを持ったミニパワーリレーユニットです。
16点のリレー接点出力、外部回路用電源を装備しています。
ホストコンピュータからGPIBを通して、リレーをON/OFF制御することができます。
接点出力は独立したメークとなっています。リレーの動作状態をモニタするためのLEDが正面に実装配置されています。また、IEEE488.1とIEEE488.2規格に準拠しており、GPIBアドレスは背面のディップスイッチで設定することができます。本機の正面に端子台を配置してあり、圧着端子を使わないスクリューレス端子台で配線作業が簡単に行えます。

外部用電源を内蔵していますのでリレー接点でハイパワーの外付けリレーを制御したり、小さな直流モーターの電源などとしてご利用頂けます。(外部用電源が不要または24V以外をご希望の場合、お問い合わせ下さい。)

応用・用途
*:バーンイン装置のリモート制御
*:制御盤のリモート制御
*:パソコンからシーケンサへの信号指令
*:計測器の入力切り替え
*:同軸リレー、高周波リレー、電磁弁の制御(開閉)

出力形式が端子台ではなく、コネクタ形式をご希望の場合は「RLY-54716GPC」をご検討下さい。
オプション「SSR」について
本機に標準搭載のリレーはメカニカルリレーですので開閉頻度が激しい場合、リレー寿命が短くなります。そのような用途の場合は半導体リレー(SSR)のご使用をお勧めします。
本機は半導体リレーを搭載することもできますので過酷な開閉が予想される場合はご検討の上、ご相談を頂きますようお願いします。

リレー接点はそれぞれが独立して端子台に接続されています。
全ての接点はメーク接点です。

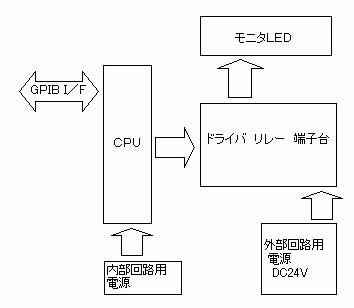

□ブロック図
GPIB I/F 部: ホストとの通信をおこないます。
CPU部: IEEE488.2 を解釈します。
ドライバ
 &リレー
  &
端子台部:
ドライバはリレーおよびモニタLEDを駆動します。リレーの接点は端子台に出力されます。
モニタLED部: ドライバによりリレーと同時に駆動されます。
内部回路用電源部: GPIB I/F やCPUなどの内部回路の動作に使用される電源です。
外部回路用電源部: 端子台に出力されたリレー接点で外部の回路(別置きのリレーや小型DCモーター、ランプなど)を動作させるために使用できます。

□RLT−5417GPCの主な仕様
  接点出力数 16点の無電圧メーク接点
接点定格 メカニカルリレー : AC250VまたはDC30V / 5A
半導体リレー : AC240VまたはDC100V / 0.6A
外部用電源 DC24V/0.5A
使用電源 AC100〜240V / 30VA(全リレーがONの場合)
外形寸法 210Wx220Lx50H(突き出し部を含まず)
重量 1.6Kg

□主なコマンド(IEEE 488.2規格に準拠)
:OUTput リレーをビット単位、バイト単位、ワード単位でON/OFF制御が可能です。
:OUTput? 現在のリレーの状態をビット単位、バイト単位、ワード単位で確認することができます。
共通コマンド IEEE488.2で定義されている、*IDN?, *RST, *TRG などやステータスコマンドをサポートしています。

□RLT−5417GPCのバリエーション
RLT-5417GPC 搭載リレー数16ヶ。外部用電源はDC+24V/0.5A。取扱説明書付属。
RLT-5417GPC-E 搭載リレー数16ヶ。外部用電源はDC+24V/0.5A。取扱説明書無し。
RLT-5417GPC-SSR 搭載SSR数16ヶ。外部用電源はDC+24V/0.5A。取扱説明書付属。受注生産
RLT-5417GPC-SSR-E 搭載SSR数16ヶ。外部用電源はDC+24V/0.5A。取扱説明書無し。受注生産

□RLT−5417GPCには以下のオプション品があります RoHS対応
本体価格
GPIBケーブル 408JE-10P5(0.5m) \8,500
408JE-101(1m) \8,700
408JE-102(2m) \9,100
408JE-104(4m) \10,000


取扱説明書を見る :RLT−5417GPCの取扱説明書をPDFファイルで表示します。
  (ハード的な仕様、取扱方法、外観図が書かれています)
コマンド説明書を見る :RLT−5417GPCのコマンド説明書をPDFファイルで表示します。
  (パソコンから使用するコマンドの解説が書かれています)
